先看一个真实项目：北京儿童医院食堂
2026 年 10 月 16 日到 19 日，我们在首都医科大学附属北京儿童医院的院内厨房完成了一套厨房设备自动灭火装置的安装与调试。保护对象包括回民灶、单眼炒灶、大锅灶、不锈钢烤鸭炉、蒸煮间，以及对应的排烟罩与相连烟道。
以下照片全部为现场实拍（带拍摄时间与地点水印）。这篇不讲产品参数，只讲一件事：医院食堂这类场所，厨房自动灭火装置的喷嘴、主机、联动到底该怎么摆。
一、医院食堂和普通餐厅，差在四个地方
1. 不能停餐。餐厅停业一天损失的是营业额，医院食堂停餐影响的是病区三餐和治疗饮食。所以安装只能夜间收档后进行，每晚有效工时约 4–5 小时。
2. 空间更挤。灶台、蒸箱、开水器、消毒柜、冷藏设备高度密集，能留给壁挂主机的往往只是零碎墙面。
3. 特殊灶区多。回民灶、烤鸭炉、大锅灶、蒸煮间各有各的火源特征，很难用一套统一布置打天下。
4. 台账更严。设备操作规程、消防标识、维保记录都是检查项，安装时不能顺手把原有标识拆掉不还原。
二、实拍：六个位置看清布置逻辑
1. 主灶区 —— 通长烟罩，管路走罩体内部
通长排烟罩，自动灭火管路沿罩体内部敷设，黄色为原有燃气主管
一排灶眼共用一条长罩时，喷嘴要沿罩体长度等距布置，同时避开照明灯具、排风口与燃气管道。管路走罩内，外部看不到明管——这不是为了好看，是因为厨房每天要冲洗罩体，外露管线三个月就会被油垢糊满，喷嘴孔堵住，火灾时打不出灭火剂。
2. 回民灶 —— 小面积独立灶区，单独成系统

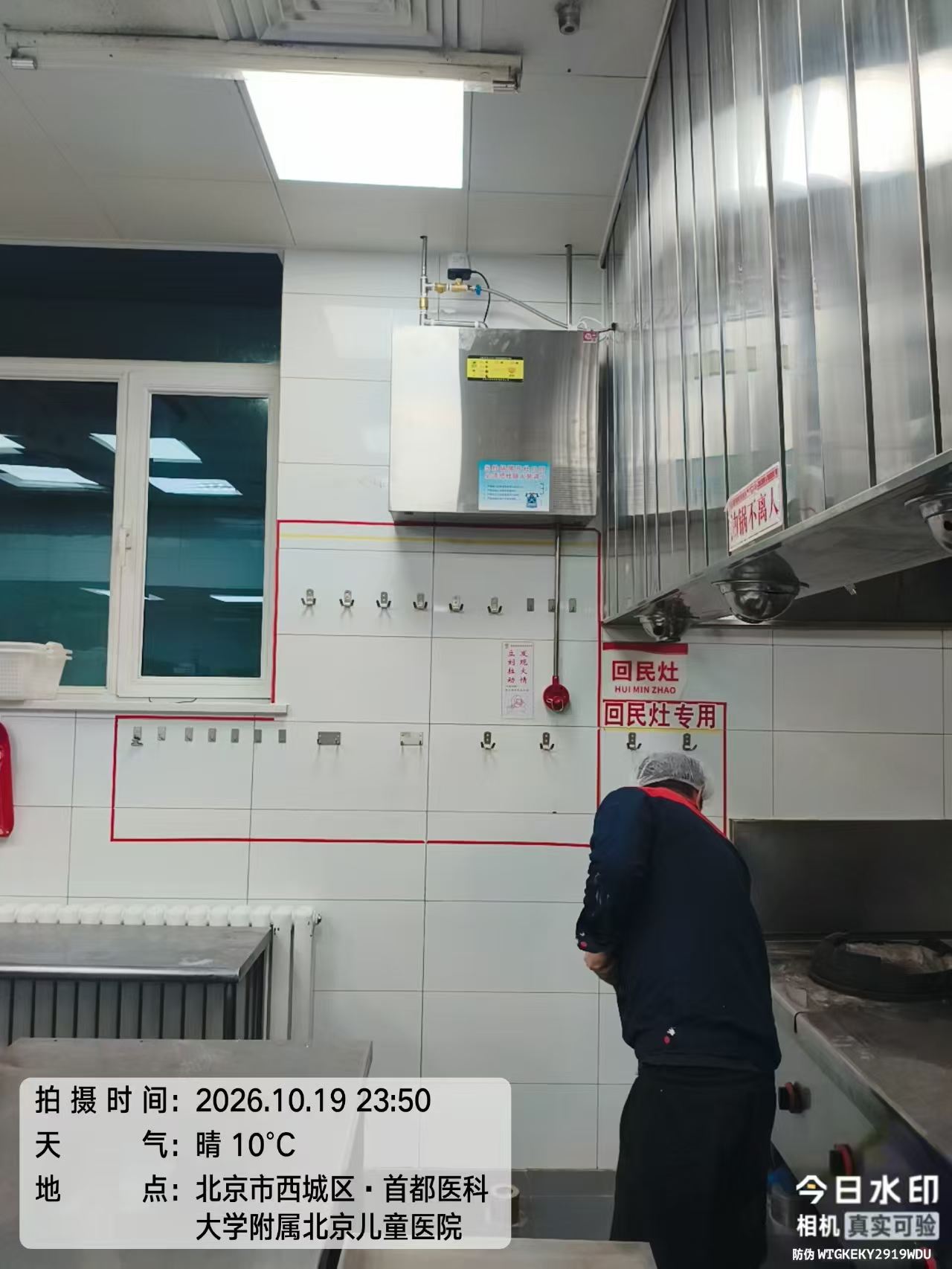

回民灶区，主机箱壁挂灶台上方，手动启动盒悬垂至 1.4 米左右
面积小不代表可以并入隔壁系统。做法是主机箱壁挂于灶台上方瓷砖墙面，管道从箱顶穿出进罩，手动启动盒装在离地约 1.4 米——站姿伸手可及，又不会被推车撞到。墙上原有的一排不锈钢工具挂钩全部保留，没有为了走管拆掉任何一个。
3. 单眼炒灶 —— 两组喷嘴，锅面和灶台接缝都要打

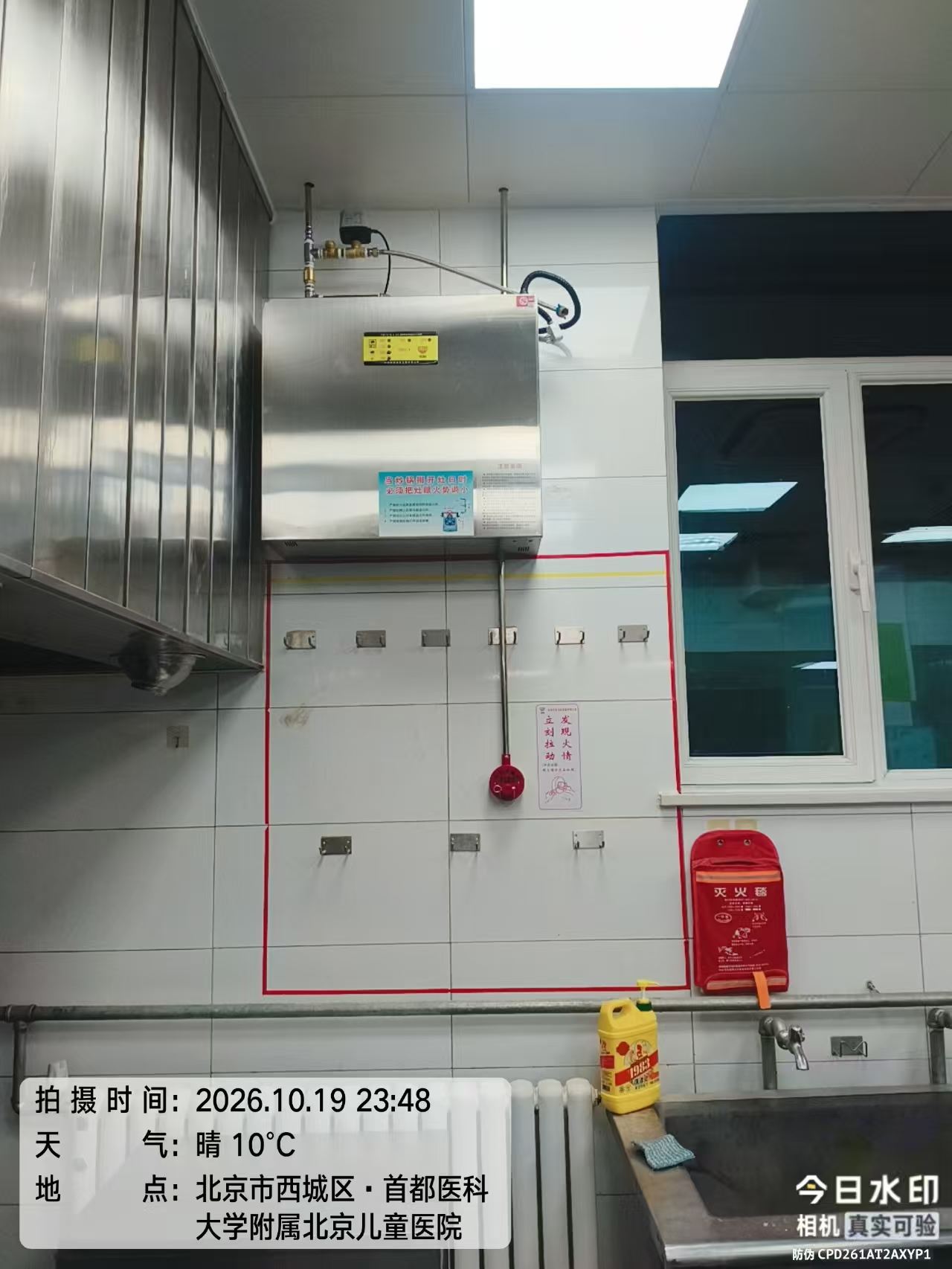

单眼炒灶位，主机与灭火剂瓶组一体壁挂，红色为手动启动拉环
单眼灶火焰集中、锅径大，只按一个方向喷，锅沿和灶台缝隙的油垢火点压不住。常规做法是每灶眼配两只喷嘴：一只打锅面，一只打灶台内侧，喷射锥角在调试时按实际水压校核，不能只看图纸。
4. 大锅灶 —— 锅口直径近 1 米，纵向等距覆盖

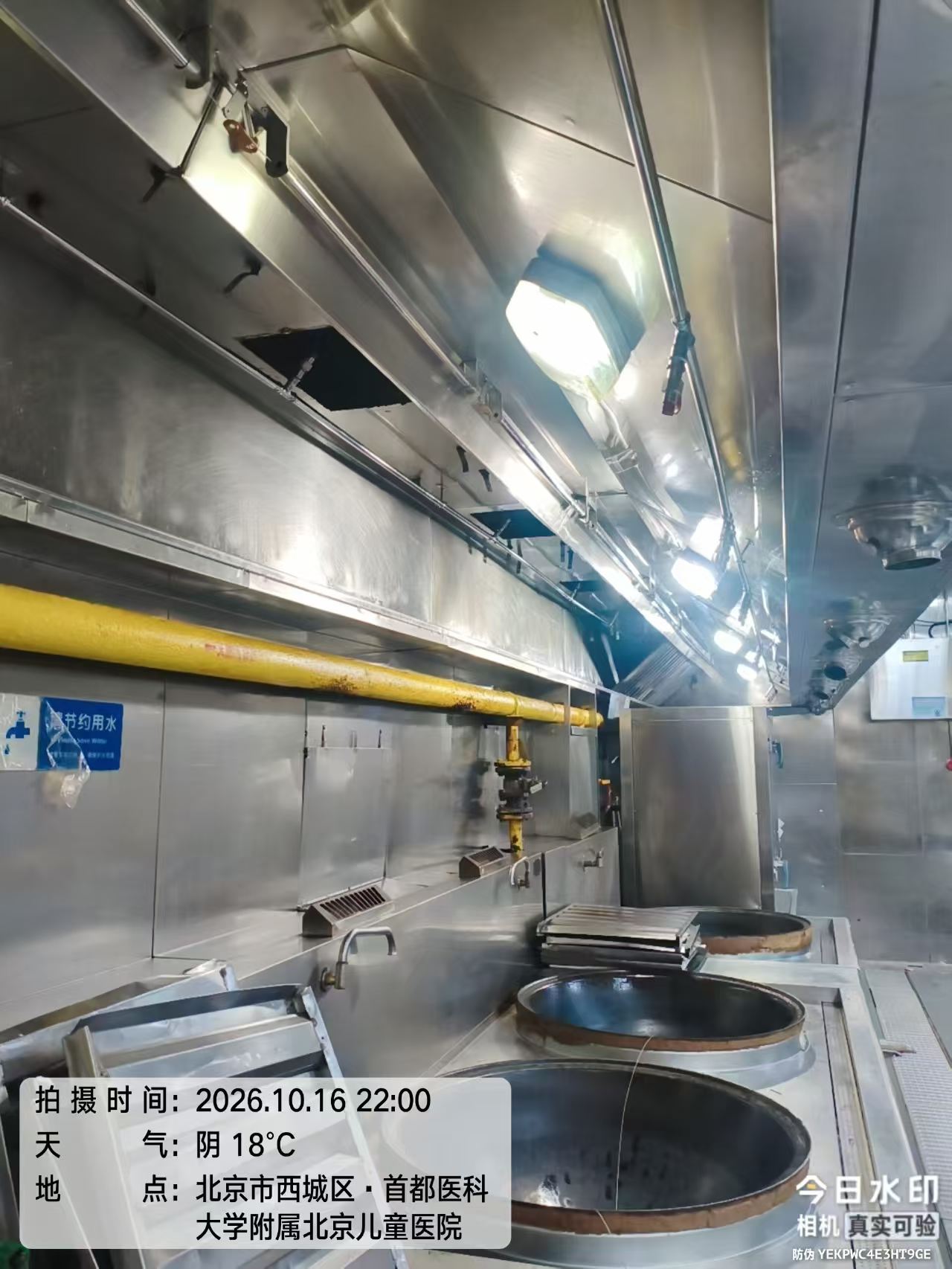

大锅灶区，锅口直径接近 1 米，喷嘴沿罩内纵向等距布置
这是全场火灾风险最高的位置：油量大、升温快、锅面倾斜。喷嘴沿罩体纵向等距排布，把整个锅面纳入覆盖，同时兼顾锅沿与灶台的贴合缝。管路固定在后壁，不影响翻炒与清洗。
5. 烤鸭炉 —— 明火直燃，炉口、排风口、风管入口都要顾

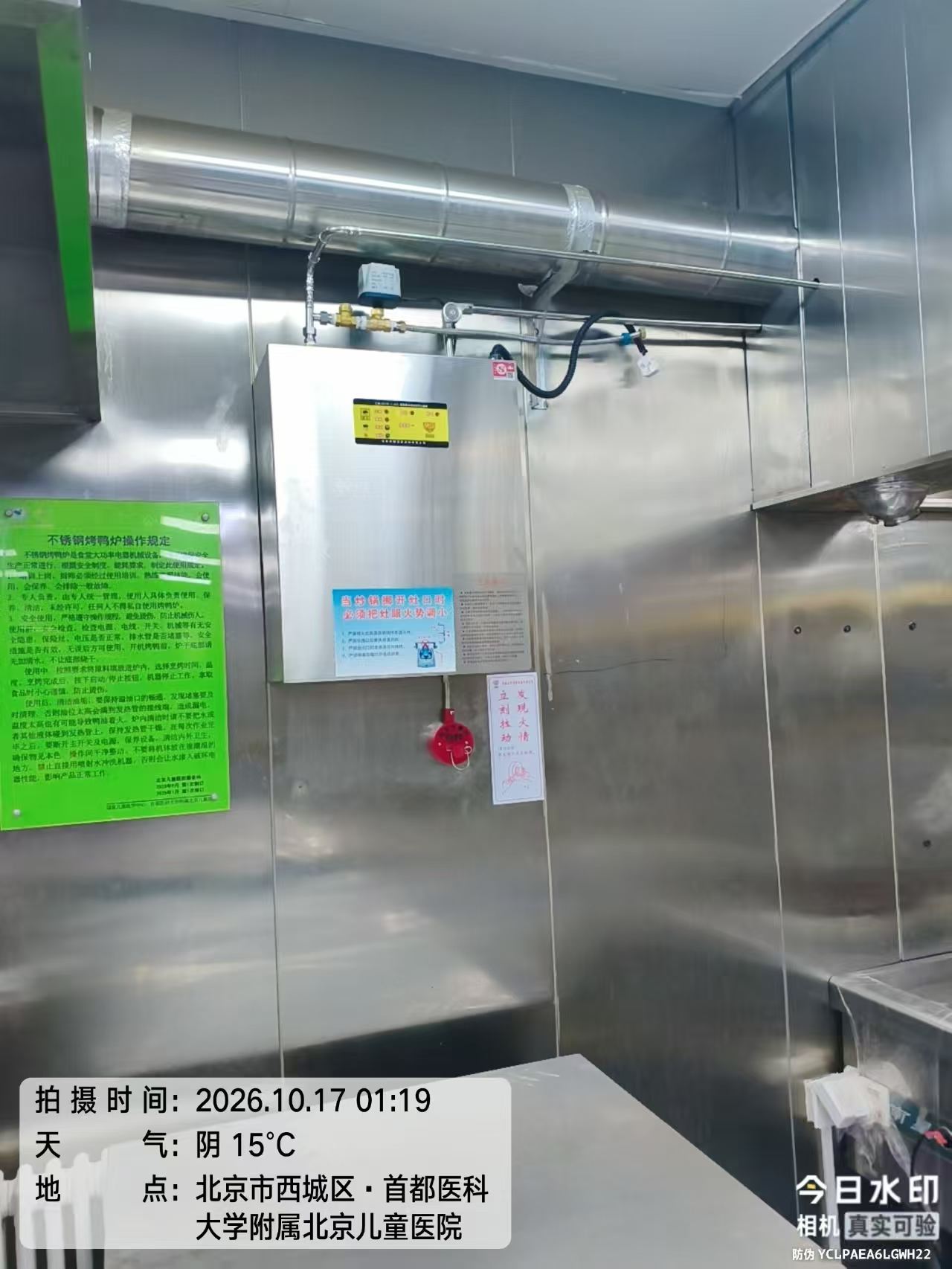

不锈钢烤鸭炉区，主机贴近炉体侧墙，缩短管路、减少压力损失
烤鸭炉炉膛温度高、油脂滴落集中，水平排风管内壁极易积油。喷嘴要覆盖炉口操作面，也要顾到排风口和风管入口。主机尽量贴近炉体侧墙，管路越短，末端压力越有保障。墙上的《不锈钢烤鸭炉操作规程》原样保留并重新压边固定。
6. 蒸煮间与通道 —— 避开蒸汽直冲，利用零碎墙面

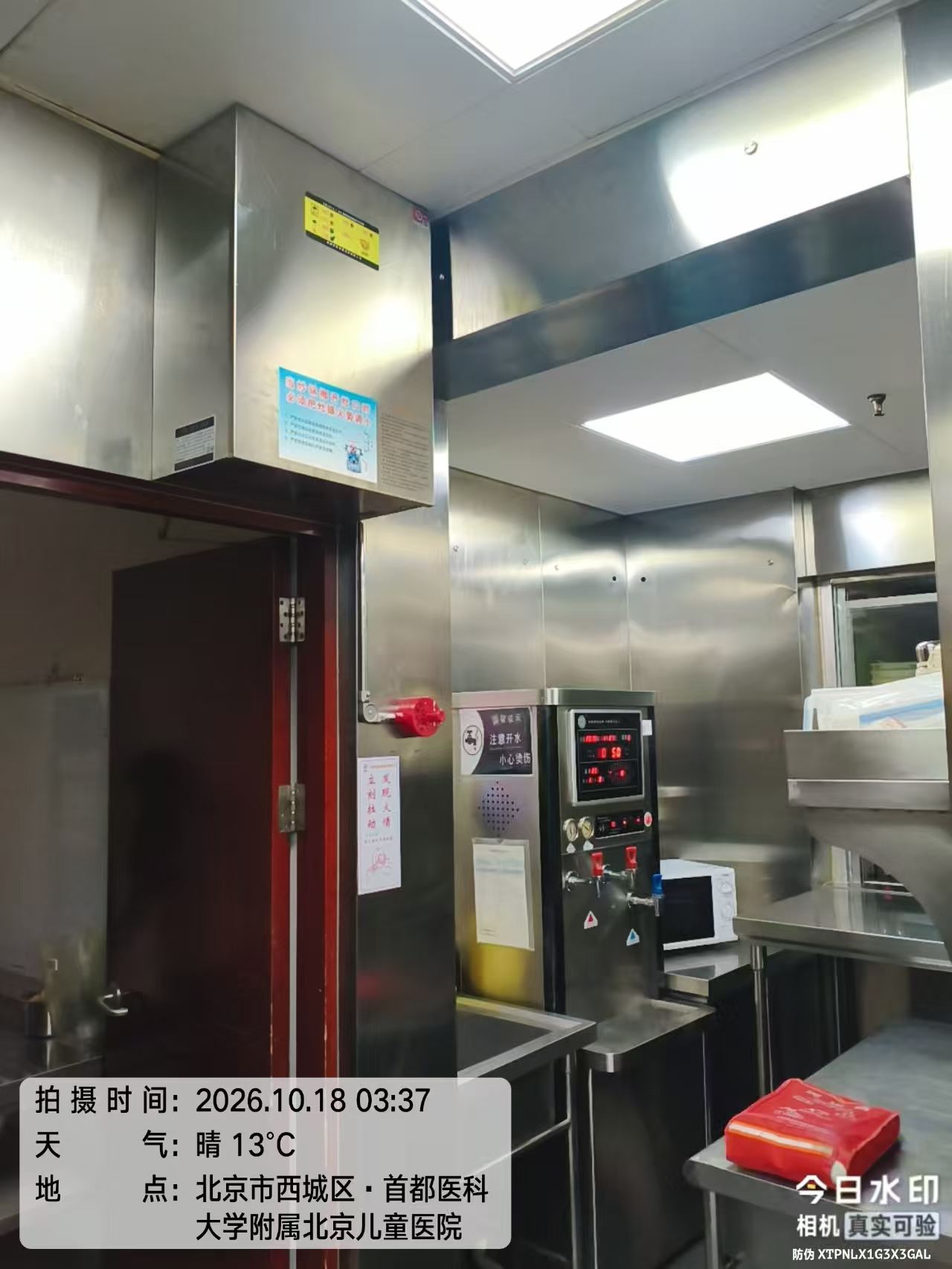

蒸煮间，主机避开水器正上方，手动启动盒设在门边顺手位置

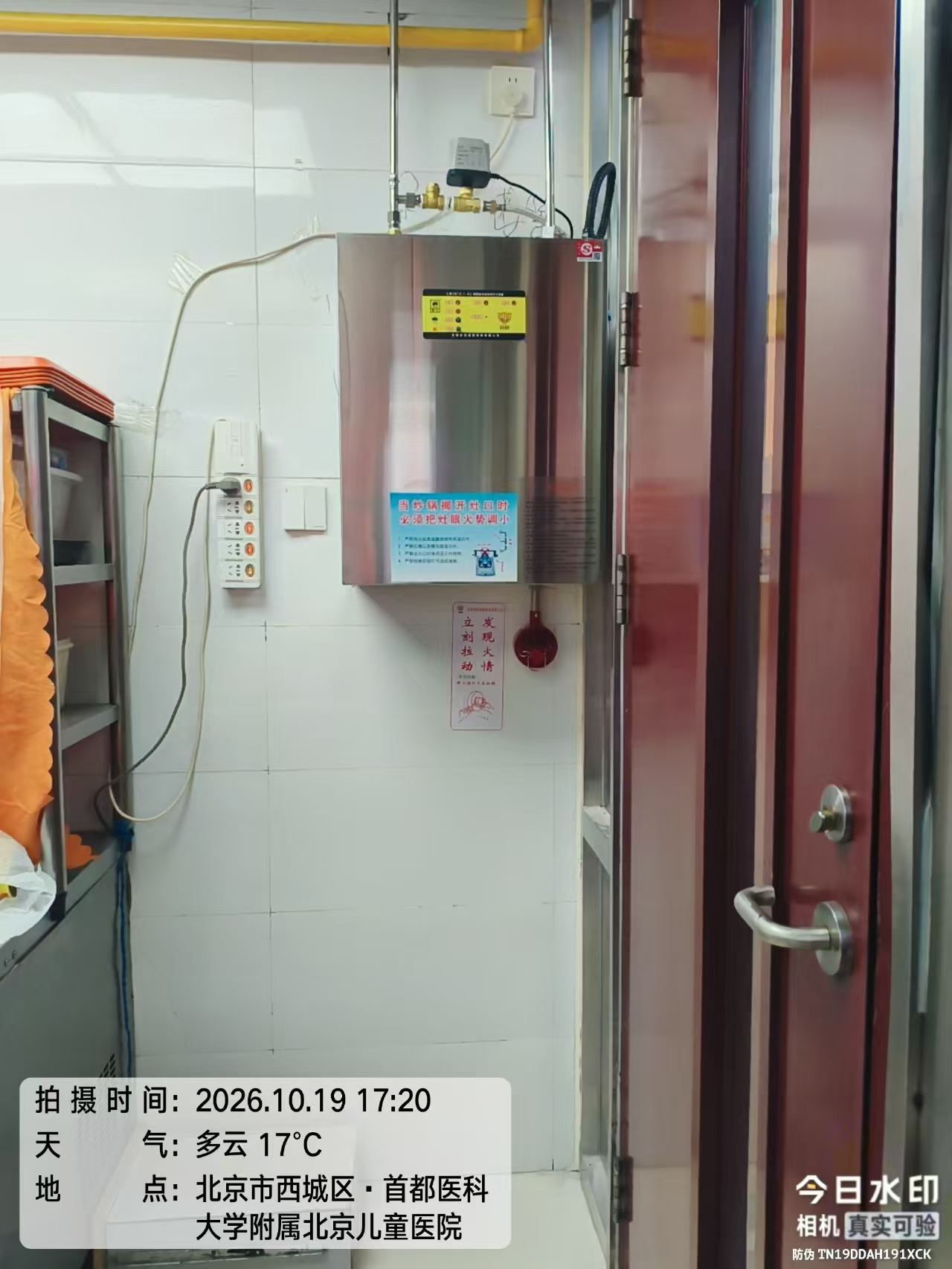

通道侧墙面主机，紧邻防火门，管路沿墙阴角垂直上行

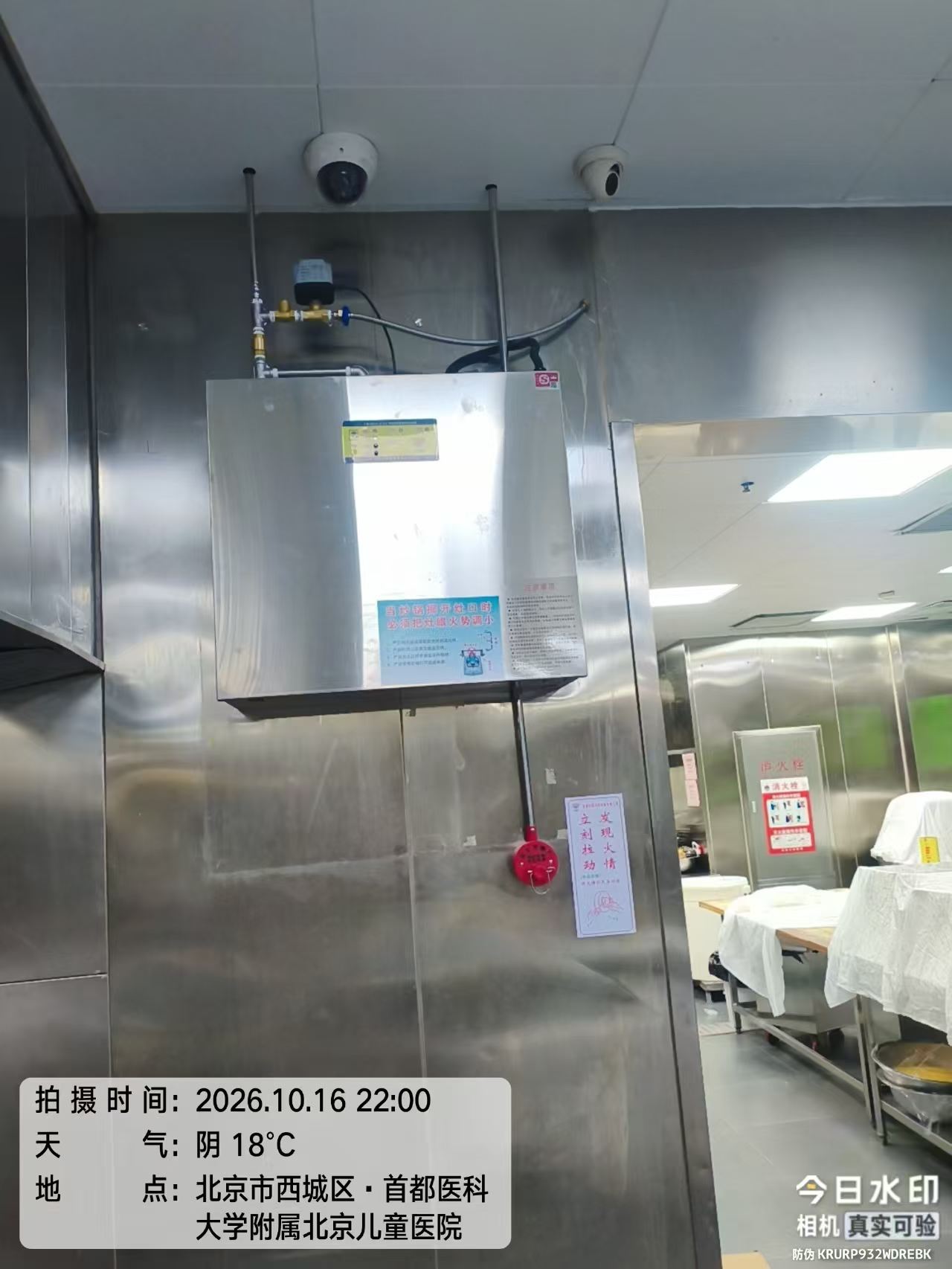

全不锈钢护墙板区域，箱体直接固定板面，上下管线走垂直走向

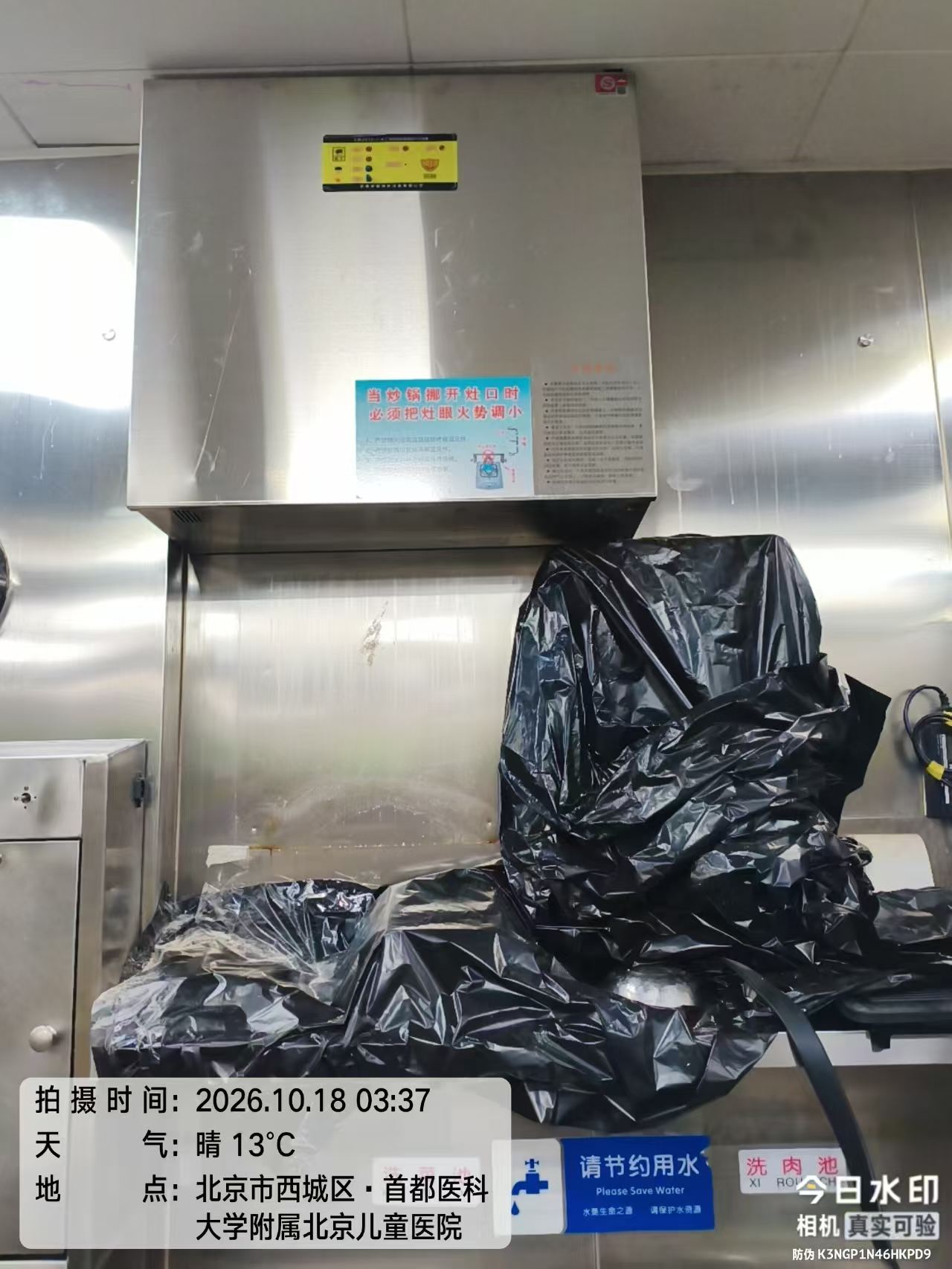

单眼灶位主机，箱顶带压力表与燃气联动接口，下方悬挂操作提示卡
蒸煮间湿度大，箱体刻意避开开水器正上方；通道侧主机利用防火门旁的阴角，管路沿墙垂直走，不占操作面；不锈钢护墙板区域直接固定板面，管线上下垂直、不打横管。共同原则是三句话：不挡动线、不被蒸汽直冲、不与热源同侧。
三、四个夜间窗口怎么排
夜间施工最难的不是技术，是”第二天早上厨房必须像没施工过一样”。可复用的排法是：
| 夜次 | 内容 |
| 第 1 夜 | 复测放线、主机与支架固定、墙面开孔（湿式作业，随做随清） |
| 第 2 夜 | 灭火剂与冷却水管路敷设、喷嘴安装、罩内管线固定 |
| 第 3 夜 | 燃气紧急切断阀接入、手动启动盒与标识安装、分区打压 |
| 第 4 夜 | 联动调试、喷射模拟校验、现场恢复、联合验收 |
三条纪律：静音（冲击钻集中在 22:00 前完成，避免影响病房）、随做随清（收工前擦净台面、地面、排水沟）、当日复位（灶具、燃气、排烟当晚必须能正常使用）。
四、交付验收的 5 项自查
1. 每个灶区手动启动盒的位置、拉环高度、操作方向是否一致，标识是否清晰可读；
2. 燃气紧急切断阀的联动顺序与复位方式，是否与厨房实际燃气走向匹配；
3. 喷嘴数量、角度、与灶面距离是否符合 XF 498-2012 与 T/CECS 233-2007；
4. 管路打压记录、灭火剂充装量、驱动气瓶压力是否完整留档；
5. 原有设施（操作规程、设备标识、挂件）是否全部恢复、现场是否清洁。
五、选型时容易被忽略的一点
厨房自动灭火装置的产品合规只是入场券。同样是取得认证的设备，装在普通餐厅和装在医院食堂，设计逻辑完全不同：前者追求覆盖效率，后者要在不停餐、不大改、不留卫生死角的前提下，把回民灶、烤鸭炉、大锅灶、蒸煮间这些特殊灶区逐个算清楚。
真正决定火灾时系统能不能动作的，是喷嘴位置、管路走向、联动顺序——以及安装那几天，有没有人愿意在凌晨三点把烟罩内侧的油污擦干净。
本文案例由苏州尚安智能科技有限公司实施。所供设备具备消防产品认证（证书编号 2019081810000394），执行 XF 498-2012《厨房设备灭火装置》标准，覆盖万达、八佰伴、久光等商业项目及医院、学校、企事业单位食堂场景。
